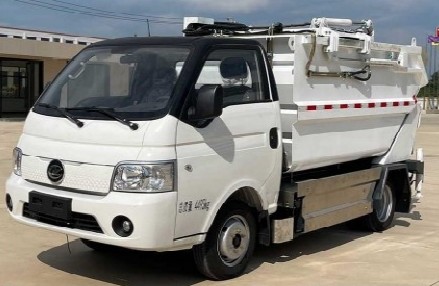

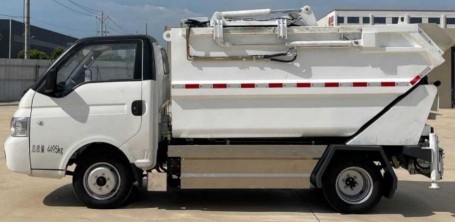

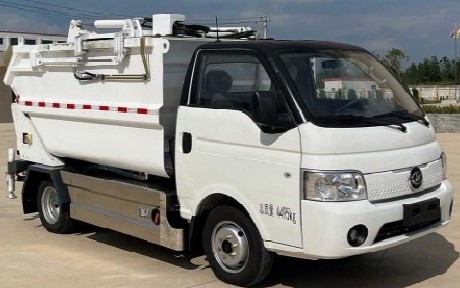

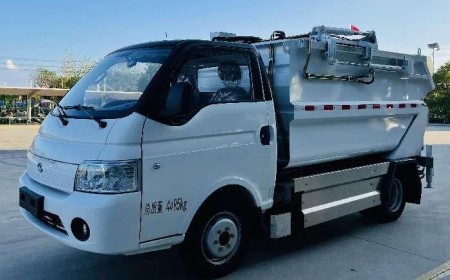

4.5t純電動自裝卸式垃圾車產品簡介_程力牌CL5048ZZZBEV型純電動自裝卸式垃圾車

程力汽車集團股份有限公司

本文檔為客戶提供產品的簡單介紹說明，適合用戶了解產品的性能及采用的技術。

1、產品簡述：

該產品是一款高端智能型側裝垃圾車，產品采用CL1041JBEV型二類載貨汽車純電動底盤改裝，加裝垃圾箱、推鏟、上料機構、液壓系統、電氣系統等部件改裝而成。整車為全封閉型，采用電 氣液一體化技術，借助機、電、液聯合自動控制系統，當垃圾桶掛上側上料機構后，按下裝載按鈕后，翻 桶機構載著垃圾桶沿導軌向上運動，將垃圾桶舉起、翻轉，將垃圾自動倒入箱體內，該車輛為全密封設計，解決了垃圾運輸過程中的二次污染的問題。

2、主要技術參數：

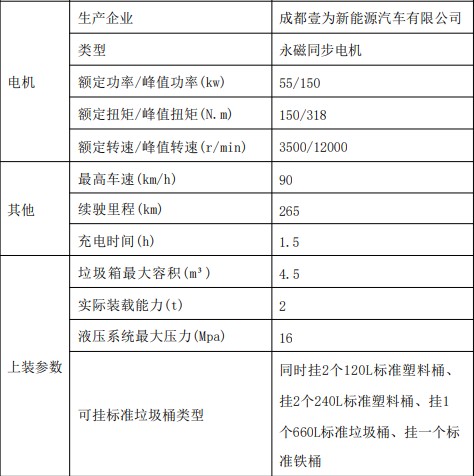

表1 主要技術參數表

3、結構及特點

3.1 廂體

垃圾箱最大容積4.5m³, 垃圾箱整體采用高強耐候鋼板焊接而成，弧形折筋側板，外形美觀，受力好，不易變形。整車結構件采用激光下料，提高箱體一致性耐用性。車廂采用工裝式焊接和加工，保證了生產產品的加工精度、卓越的品質和良好的互換性。船型結構，規避了傳統老式箱體+后面的密封結構，從根本上解決轉運過程中的二次污染問題。

3.2 作業機構

高位舉升自卸結構：卸料干凈、對接方便

采用高位舉升自卸結構，可直接卸料、與壓縮式垃圾車對接、與移動式壓縮箱進行對接卸料。車輛尾部裝有液壓支腿，保證卸料作業的平穩性與安全性。

刮板進料+壓縮壓縮效率高

采用后裝刮板壓縮技術，對生活垃圾大幅度壓縮減容。箱體頂部裝有刮板，在壓縮過程中，推板在推板油缸的作用下，向后進行壓縮垃圾。由于刮板設計與箱體底板有最小間隙，保證垃圾進料干凈、壓縮實在，從而加大垃圾裝載量。

多功能翻桶進料機構進料快捷穩定

后裝進桶機構，可同時使用2個240L標準垃圾桶對接作業，還可以使用一個660L標準垃圾桶作業。翻桶機構采用輕量化設計，舉升進料動力強勁，設置了手動、自動兩種作業模式，可實現一鍵進料過程。

作業控制

采用CAN 總線控制技術，動作安全可靠，故障率低，避免因誤操作而造成事故。液壓、電氣關鍵原器件均采用國際標準設計并采用模塊式液壓元件，性能穩定可靠；液壓油路分為刮板壓縮、提桶、翻桶進料、支腿收放、箱體升降五路，集成度高；液壓管路采用冷彎無縫鋼管，保證不漏油。

3.3 液壓系統

液壓系統采用國際標準設計并采用模塊式液壓元件，由液壓油缸、電磁控制閥、節流閥、管路系統組成。液壓油路分為刮板壓縮、提桶、翻桶進料、支腿收放、箱體升降五路，集成度高。液壓管路系統均采用酸洗磷化處理，保證使用壽命，管路各連接處連接緊固，保證不漏油。

3.4上裝動力系統

根據實際的作業需求匹配電動液壓油泵，液壓油泵采用靜音泵，系統正常運行噪音≤65dB。

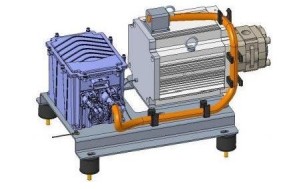

圖 1 電機液壓機組

4 產品主要優勢：

4.1 節能降耗

最優匹配上裝驅動電機，使電機始終處于最高效區域運行。采用靜音液壓油泵，優化液壓系統，上裝正常工作時，噪音≤65dB。

4.2 質量優良

核心零部件均與一流知名企業合作開發；管路采用優質鍍鋅管，質量優良，可靠度高。上裝結構件整體電泳，垃圾箱內部做環氧防腐處理，杜絕銹蝕。
